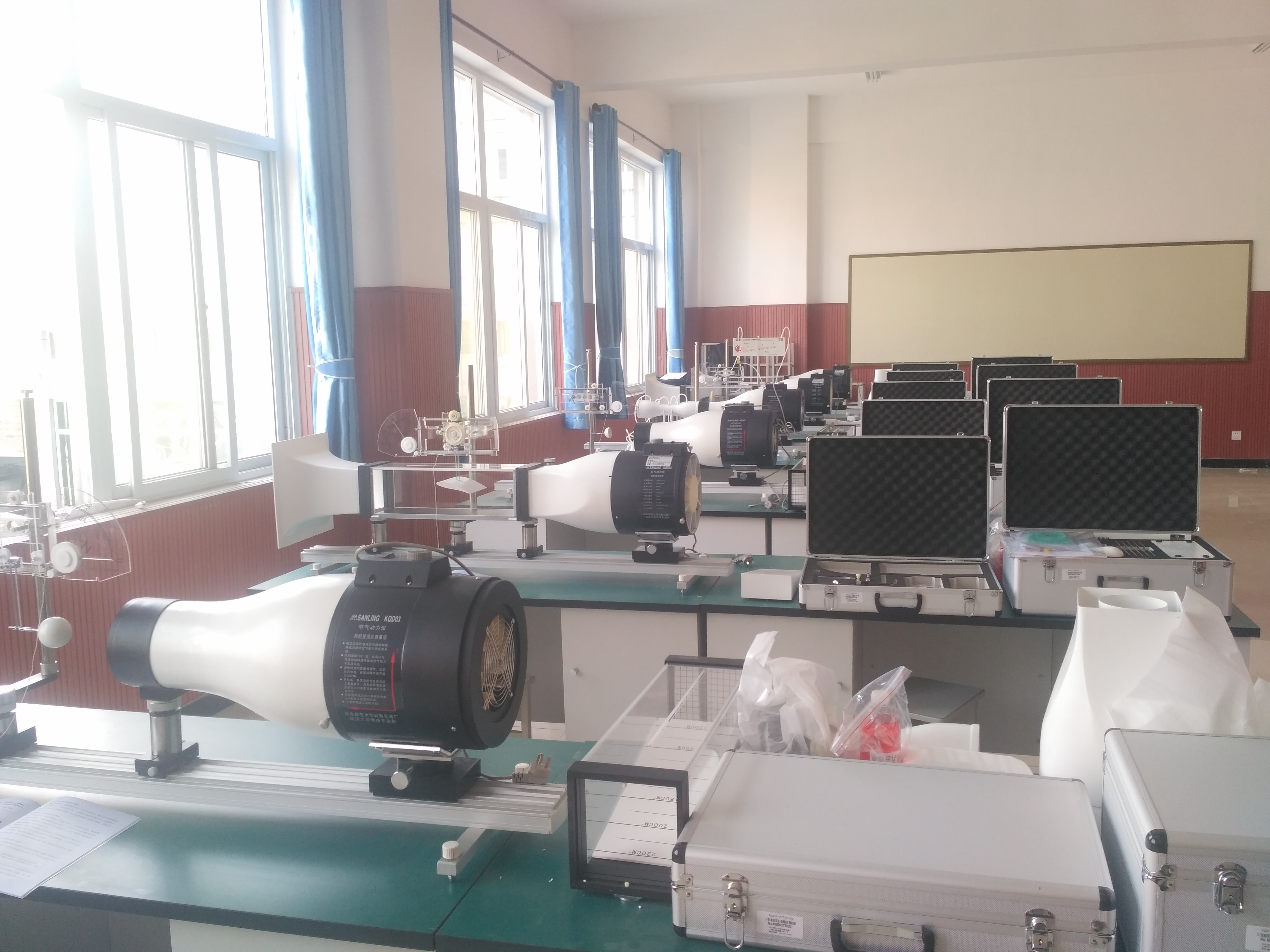

03型"空气动力仪(风洞) 用作气体动力学的基础实验研究。利用风洞和模拟技术对高速运动体性能及物体风阻情况进行模拟测试，也可为车船航空、桥梁建筑等工程开发与创新研究提供基础性的模拟平台。

功能特点：

l  动力仪组建成独立完整的实验体系，可进行多项空气动力学的测试研究和实验演示

l  以实验导轨为基座，巧妙构思、精心设计、配合精良、装配简捷，无繁琐调试要求

l  风机换向可即时转换成开放式或封闭式（风洞）的实验系统

l  测力、测压与攻角调节整合成多功能组件，能测量微小拉（阻）力、升力、气压和风速

l  透明风洞所展示的动力现象十分清晰，翻板利于模型的快速装卸与更换

典型实验：

开放式

文丘里管实验（伯努利方程验证）

     模拟阻力测试（阻力曲线）

封闭式（风洞）

     斜体模拟实验（连续性方程验证）

     机翼升力实验（升力曲线）

 技术参数：

1. 风机部分
   最高转速 2800r/min
   电源电压 220v 50Hz
   输入功率 264VA
   输出功率 180W
   出口风量 ≮ 1200m 3 /h
   进风口直径 φ 154 ㎜
   出风口直径 φ 254 ㎜
   风机重量 10.5 ㎏
   外形尺寸 255 × 355 × 270 （立方毫米）
   环境温度 -20 ～ 50 ℃

2. 导轨部分
   导轨长度 1500 ㎜
   线度误差 0.2 ㎜

3. 流管部分
   管道接口直径 φ 250 ㎜

4. 风洞部分
   风洞截面积 150 × 150 （立方毫米）
   风洞长度 500 ㎜

5. 文丘里管部分
   管长 400 ㎜
   探测点处直径分别为φ100、φ89、φ61、φ50、φ61、φ89、
   φ100 ㎜

6. 斜体模块部分
   块长 400 ㎜
   宽度 150 ㎜
   高度 低端 3 ㎜、高端 75 ㎜
※ 放入风洞后的流场截面积为200 ～ 120（平方厘米）( 斜面上印有标度 )

7. 模型连接部分
   支撑吊杆长度 长杆 120 ㎜、短杆 115 ㎜
   模型连接器 长度 48 ㎜、连接螺栓 M4 × 10 ㎜

8. 测量组件部分
8.1多管压力计
   管数 5 根
   管长 225 ± 5 ㎜
   管径 Φ 6 ± 0.5 ㎜
8.2斜管液体气压计
   管长 325 ± 10 ㎜
   管径 Φ 6 ± 0.5 ㎜
   量程 风压 0 ～ 350Pa 分辨率 1 Pa （每格 5 Pa）
        风速 0 ～ 24 m/s ( 每格 1 m/s)
8.3扇形拉力计
   扇形盘径长 175 ㎜
   量程 小指针盘 0 ～ 0.3N （分度 0.01N ）
        大指针盘 0 ～ 0.6N
